一、項目概要
受某精密制造企業委托,江蘇振迪檢測科技有限公司于2026年03月18日至03月19日,組織專業技術團隊前往其生產車間關鍵區域,開展為期24小時的瞬態振動檢測測試。本次測試旨在評估該區域環境振動是否滿足高精度設備運行所需的微振動標準,并識別是否存在隨機振動對設備穩定性產生影響。
二、測量狀況與振動標準
本次測試參照國際通用微振動標準(VC曲線)進行評估,重點關注VCB等級(均方根值≤0.025 mm/s)。該標準適用于高倍率光學顯微鏡、光刻及檢測設備等對振動敏感的精密儀器。
三、測點布置
根據現場設備布局與振動敏感方向,選取地面及設備基礎位置布置測點,分別采集東西向(X向)、上下向(Y向)及南北向(Z向)的振動數據。測點覆蓋標準環境(無外界干擾)及瞬態環境(存在人員走動、設備運行等干擾)兩種工況。

四、測量方法與儀器
測量方法
采用24小時連續采集方式,重點監測地面及設備基礎在垂直方向上的振動響應,確保數據覆蓋典型工況與擾動時段。
測量儀器
數據采集器:艾默生多通道振動分析儀
加速度傳感器:高靈敏度傳感器
所有儀器均經計量校準,符合測試精度要求
五、專業技術團隊
本次檢測由江蘇振迪檢測科技有限公司核心工程師團隊執行。團隊負責人為國際振動分析師三級資質持有者,具備豐富的精密設備振動評估與故障診斷經驗。其余參與工程師均持有國際認可的振動分析相關資質,確保檢測過程規范、數據分析精準、結論科學可靠。江蘇振迪檢測始終以技術精湛、數據嚴謹、服務專業為核心理念,為各行業客戶提供高水準的振動檢測與診斷服務。
六、數據分析與結論
6.1 標準環境振動分析(無外界干擾)

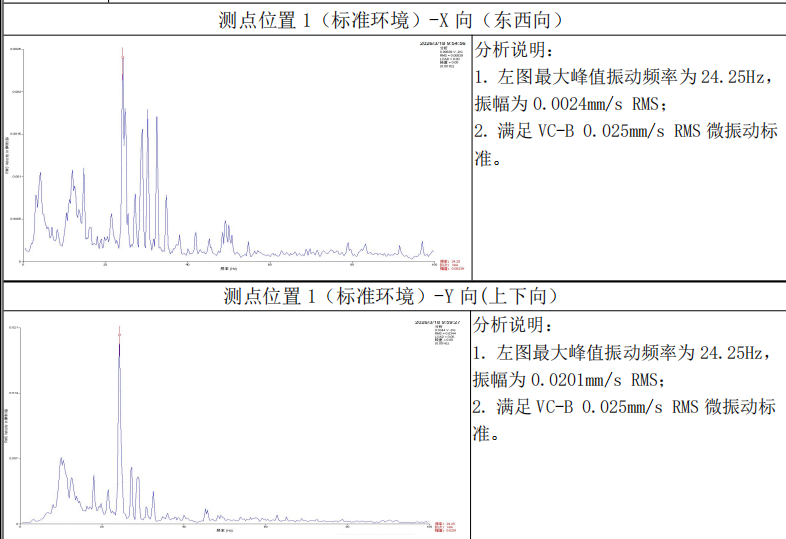

在標準環境下,各測點振動數據如下:

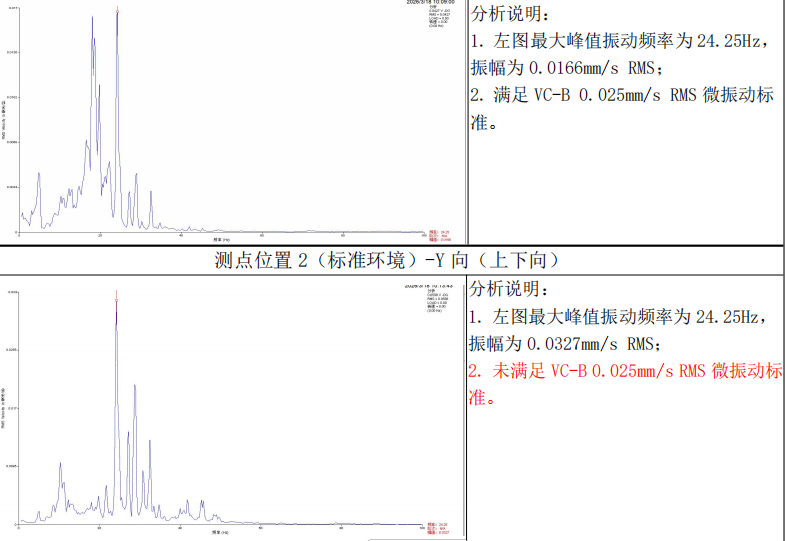

部分測點各方向振動幅值均低于VCB標準限值,滿足精密設備運行要求;
部分測點垂直方向(Y向)振動幅值超出VCB標準限值,存在潛在影響;
其余方向振動均控制在標準范圍內。
上述結果表明,在無外界干擾條件下,部分區域的垂直方向振動已超出高精度設備所允許的振動限值,需引起關注。
6.2 瞬態振動分析(存在外界干擾)
通過對垂直方向振動信號的瞬態分析與瀑布圖比對,檢測團隊發現:
多個測點在測試期間存在明顯的隨機振動事件;
這些隨機振動與現場人員走動、車輛經過等外界活動高度相關,具備明顯的瞬態特征;
此類隨機振動雖未持續存在,但其峰值可能對高精度設備造成瞬時擾動,影響加工或檢測穩定性。
七、總體評價
江蘇振迪檢測科技有限公司憑借國際領先的振動分析技術與資深工程師團隊,順利完成本次微振檢測任務。綜合測試結果:
1. 標準環境下,部分測點垂直方向振動超出VCB標準限值;
2. 瞬態環境下,隨機振動明顯,可能對精密設備運行產生干擾;
3. 建議對超出標準的區域進行振動隔離或結構優化,并對外界擾動源進行管控。
