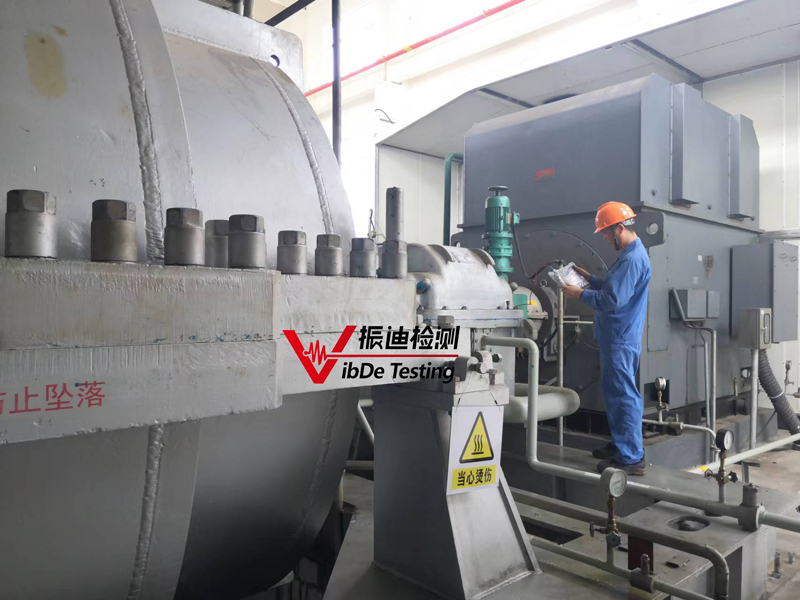

激光對中系統目前被廣泛使用于軸對心與皮帶輪對心，但如果能了解激光量測的原理、三角幾何觀念，再加上一點想像力，就能將點、線、面的量測擴展到直線度、平面度、垂直度、平行度、圓孔中心線、工具機主軸角度定位等量測校正。

一、激光對中儀的工具機主軸偏角量測原理

將激光發射器按裝在某一個轉軸上，使激光投射至激光接收器上后讀值，將讀值歸零后，旋轉轉軸 180 度，將所得讀值除以二，此計算后的數值即為轉軸中心線至激光接收器底部的距離，接著將激光接收器平移某一段距離(假設為1m) ，將轉軸轉180度至原來位置后以同樣的步驟得到第二個數值，若二個讀值相同，則轉軸中心線與激光接收器底部所在的平面成平行，數值不同則代表轉軸中心線與激光接收器底部所在平面有角度偏差，此即為主軸偏角校正。

二、激光對中儀的圓孔中心線量測原理

如果激光發射器所發射出來的激光在量測過程中保持不動，而激光接收器被固定在圓孔中后接收讀值，并將讀值歸零后，再將激光接收器反轉 180 度后讀值，將所得讀值除以二，此計算后的數值即為孔心到基準線(激光)的距離。如果再應用直線度的原理進行量測，我們便可以各個相連圓孔的中心線量測校正了。如果任取其中二的圓孔的量測點做為新的基準線，就能計算出其他圓孔中心到新的基準線的偏差值，此為圓孔中心線校正。

三、激光對中儀的垂直度量測原理

如果激光發射器所發射出來的激光可以在某一個定點上被切換90度，使新的激光射束與舊的激光射束形成90度角，如果應用直線度與平面度校正的原理進行量測，我們便可以進行垂直度的量測校正了。如果在舊的激光射束任取其中二的量測點做為新的基準線，就能計算出另二個量測點到新的激光射束的偏差值，而得到二條直線間的垂直度校正。如果激光射束在某一定點上能作 360 度旋轉，就能實施一條直線與一個平面的垂直度校正。

四、激光對中儀的平面度量測原理

試想，如果激光發射器所發射出來的激光可以在某一個定點上 360 度旋轉，于是激光就形成了一個量測校正的基準面，在量測過程中，同樣保持這個基準面永遠固定不動，而激光接收器在某一個量測面，能夠精確地讀取每一個量測點到基準面之間的距離，如此一來，我們便可以進行平面度的量測校正了。如果任取其中三個量測點做為新的基準面，就能計算出其他量測點到新的基準面的偏差值。

五、激光對中儀的直線度量測原理

激光發射器所發射出來的激光就如同一條倍拉緊的鋼琴線一樣，成為一個量測校正的基準線，在量測過程中永遠固定不動。而激光接收器的接收面板就如同一把精確度相當高的尺，能夠精確地讀取量測點到基準線(激光)之間的距離，如此一來，我們便掌握了最基本的直線度量測校正的原理。如果任取其中二個量測點做為新的基準線，就能計算出其他量測點到新的基準線的偏差值。
